Plannummerierung: Beispiel Amt für Hochbauten der Stadt Zürich
Das Amt für Hochbauten der Stadt Zürich verlangt, dass bei vergebenen Aufträgen die Pläne nach ihren Vorgaben benannt werden. Wir zeigen wie die Plannummer aufgebaut ist und wie in DELTAproject die Regeln gebildet werden, damit das Generieren der Plannummer für den Anwender ganz einfach wird.
Auf ähnliche Art und Weise können für praktisch alle Plannummer-Vorgaben die Regeln gebildet werden. Dieses Beispiel darf auch dazu benützt werden, sich Gedanken über die eigene Nummerierung der Pläne und deren Ablagestruktur zu machen.
Die Planregel
Die Vorgaben des Amtes für Hochbauten der Stadt Zürich lauten wie folgt: «Sämtliche Pläne sind nach folgender Regel zu benennen. Fehlende oder unbekannte Stellen sind mit der Zahl 0 zu belegen, die Plannummer weist 31 Stellen auf». Für die einzelnen Bestandteile der Plannummer werden genaue Wertelisten vorgegeben.
Beispiel: 29050-00_A-GR-U02-100-001Rc.dwg
Aufbau der Planregel: ooooo-oo_f-aa-ggg-mmm-nnnpv.dwg
| Legende | Stellen |
|---|---|
| ooooo-oo = Objektnummer | 8 |
| f = Fachbereich | 1 |
| aa = Planart | 2 |
| ggg = Geschoss, Ebene | 3 |
| mmm = Massstab | 3 |
| Fachbereich | 3 |
| nnn = Plannummer | 1 |
| p = Projektphase | 1 |
| v = Version, Index | 1 |
Bildung der Planregeln
Nachdem wir die Objektnummer bereits als festen Bestandteil in unsere Plannummer integriert haben, betrachten wir den Fachbereich, für den wir in DELTAproject die Projektrolle verwenden.

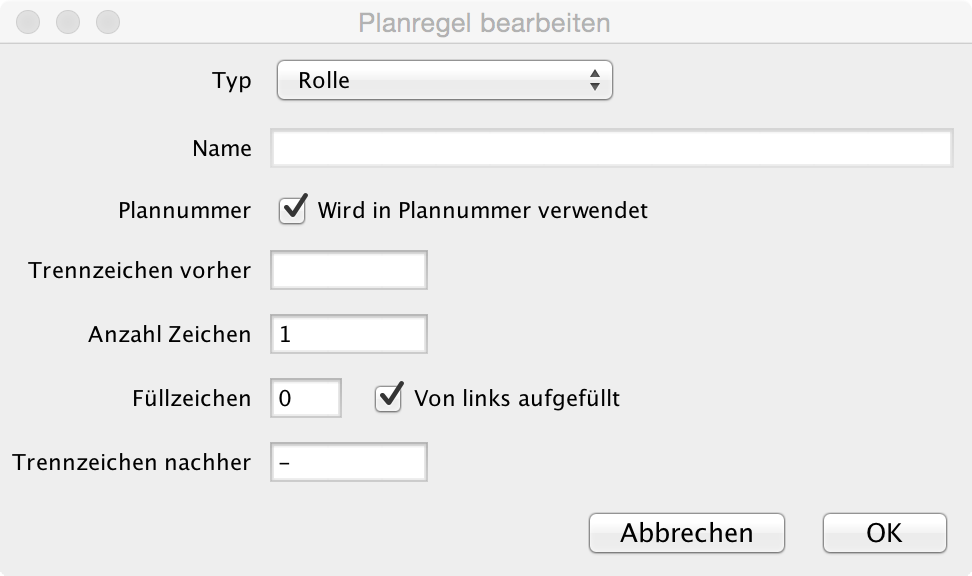

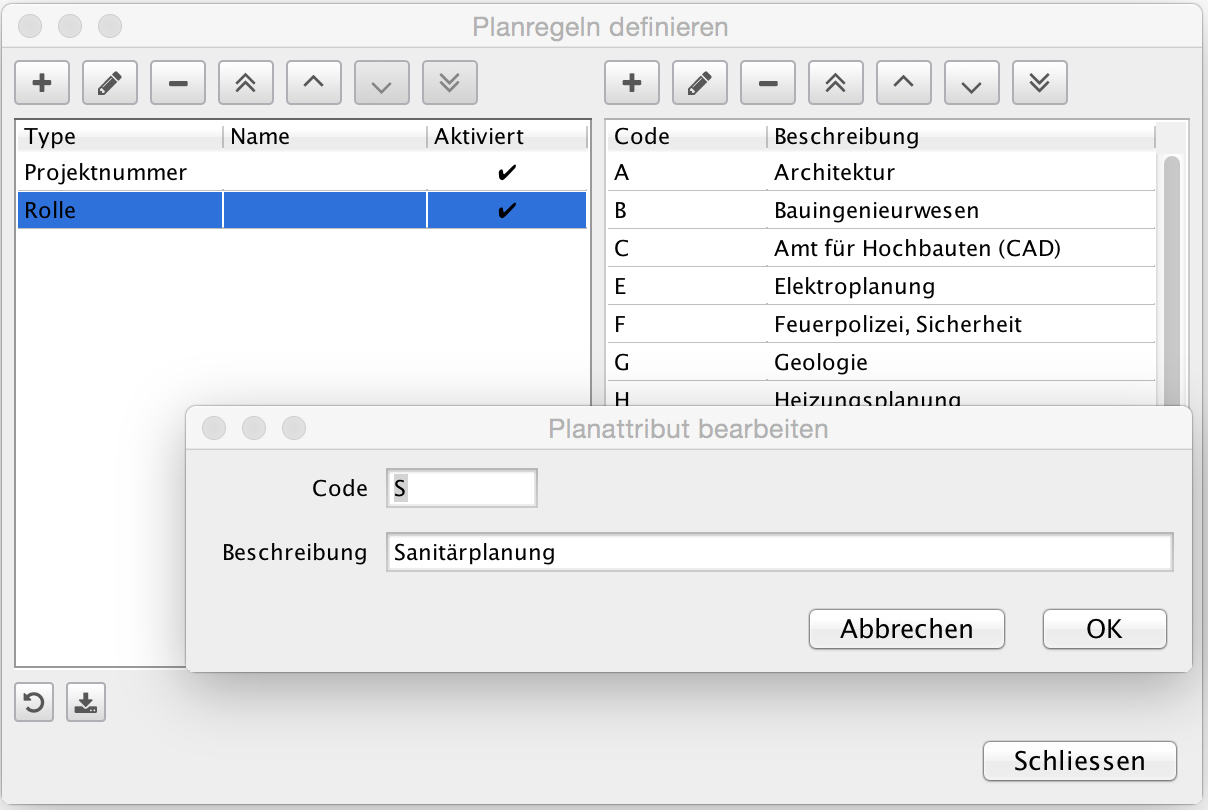

Die Objektnummer in der Plannummer ist vom Fachbereich durch das Trennzeichen «_» getrennt, die Anzahl Zeichen beträgt genau 1 und als Füllzeichen wird die Zahl 0 verwendet. Nachdem wir den Fachbereich definiert haben, sind nur noch die vorgegebenen Werte aus der Vorgabe in die Liste einzutragen.

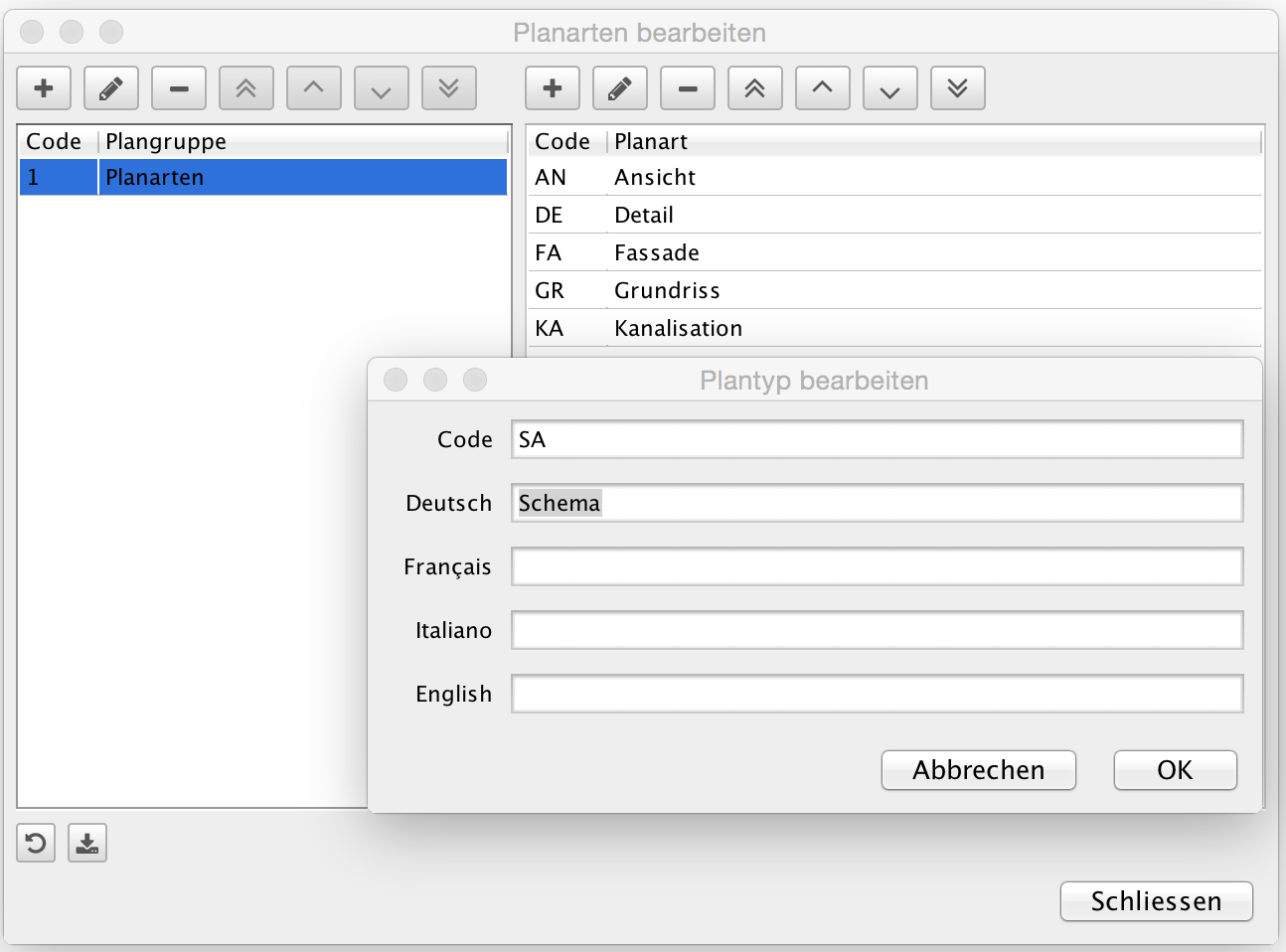

Wir wenden uns jetzt dem nächsten Bestandteil der Plannummer zu, der Planart. Diese besteht aus zwei Stellen und die Werte sind wiederum vorgegeben. Das Prinzip ist das selbe wie beim Fachbereich, wir definieren in DELTAproject die Nummer und tragen dann die verlangten Werte ein.

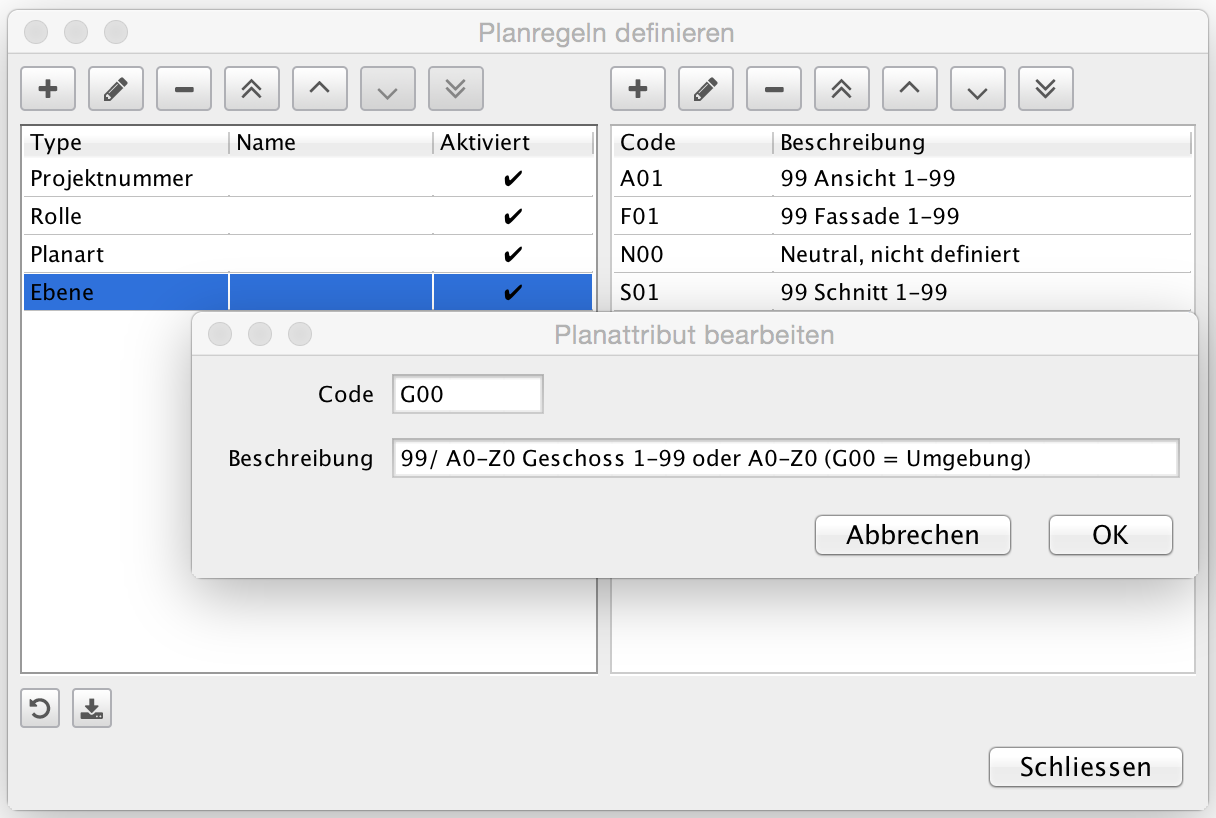

Als nächstes betrachten wir die Ebene. Sie wird mit drei Zeichen codiert. Dazu verwenden wir den Typ «Ebene» in DELTAproject und tragen wiederum die Werte in die Liste ein.

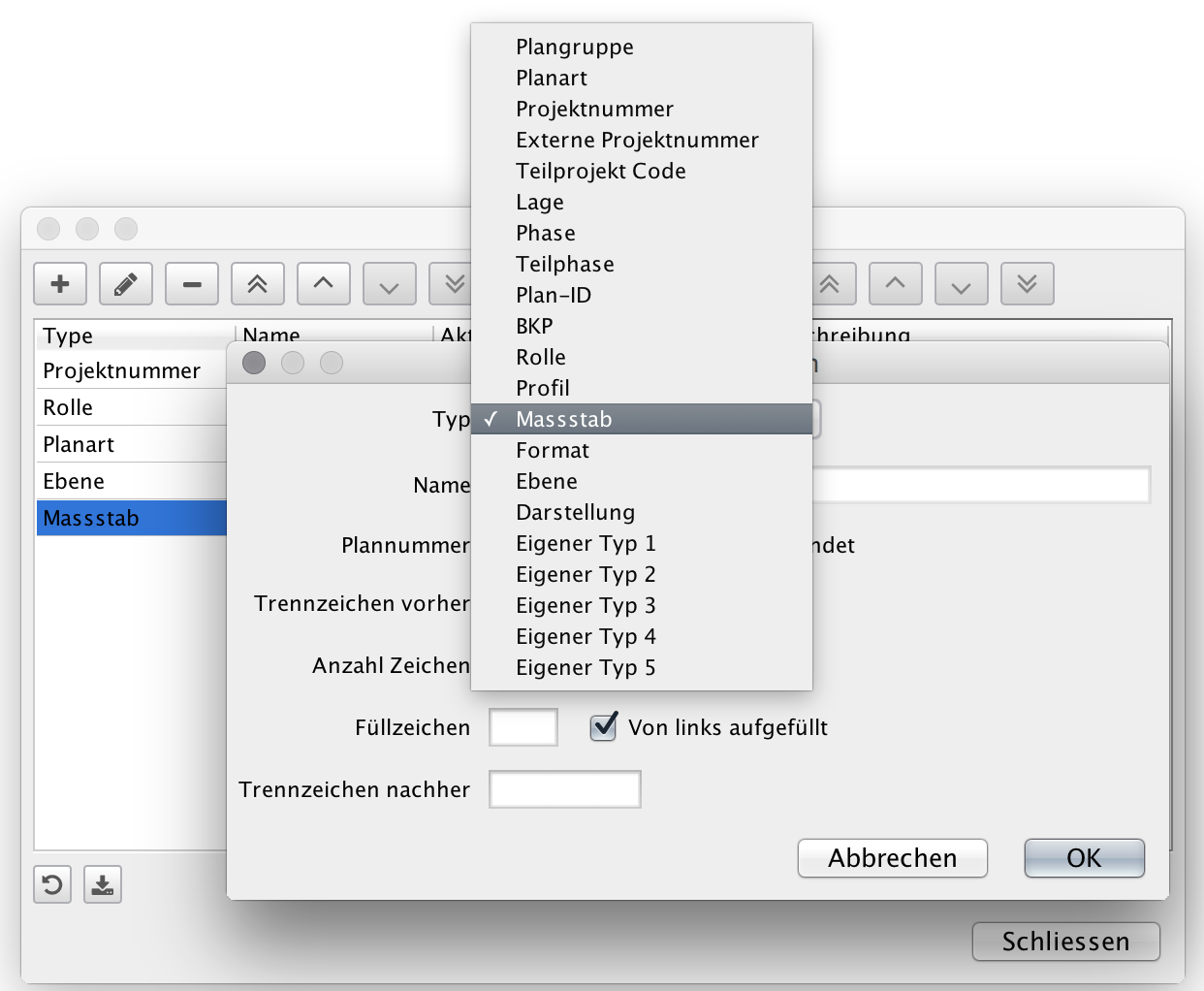

In keiner Plannummer darf die Angabe des Massstabes fehlen. Dafür sieht der Auftraggeber ebenfalls drei Zeichen für die Codierung vor. Wir wählen in DELTAproject den Typ «Massstab» aus und tragen die Werte von 1:20 bis 1:25 000 ein.

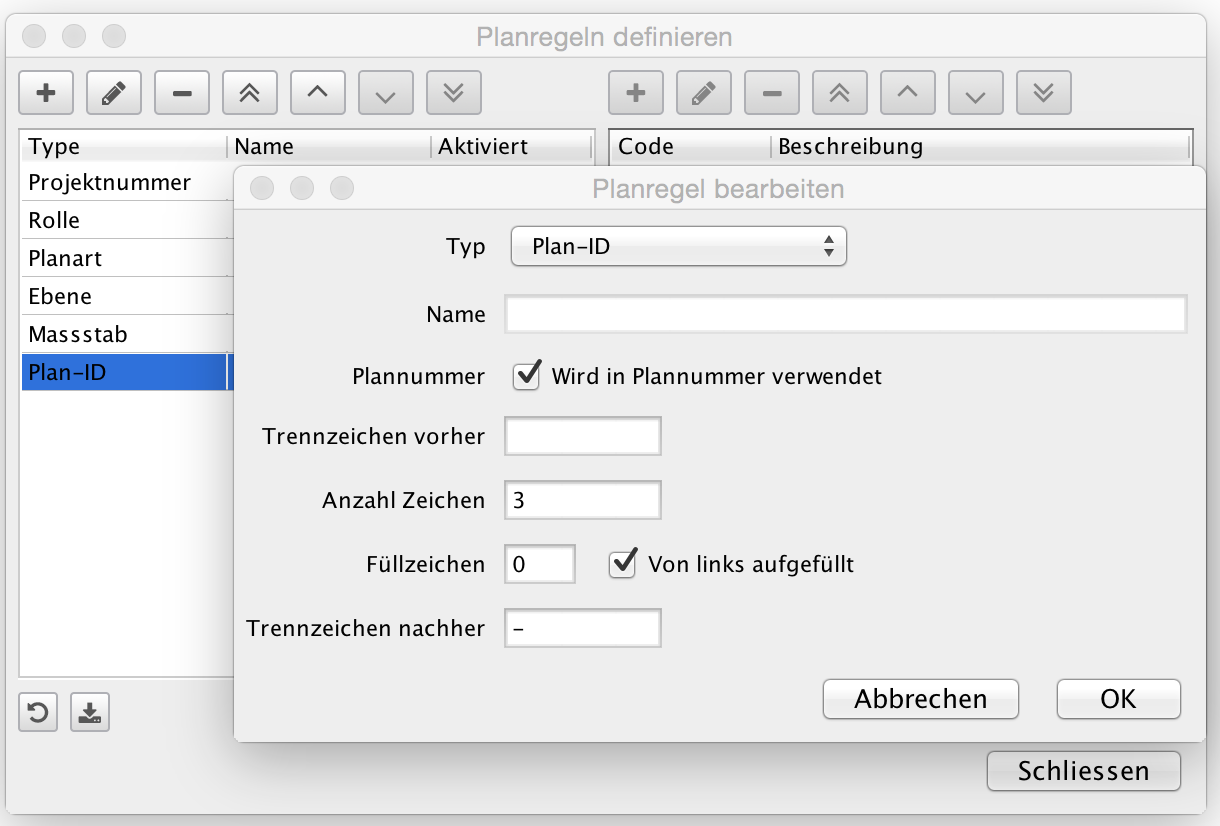

Die Plannummerierung sieht innerhalb der Plannummer eine eindeutige ID vor, welche sich mit jedem Plan um eins erhöht. Dafür verwenden wir den Typ «Plan-ID» in DELTAproject. Hierfür brauchen wir keine Werteliste einzutragen, beim Erstellen eines neuen Plans wird die Nummer automatisch generiert. Da die Nummerierung mit 1 beginnt und die Länge der Plannummer genau festgelegt ist, ist es wichtig, die Füllzeichen richtig zu setzen, also links neben der eigentlichen Nummer.

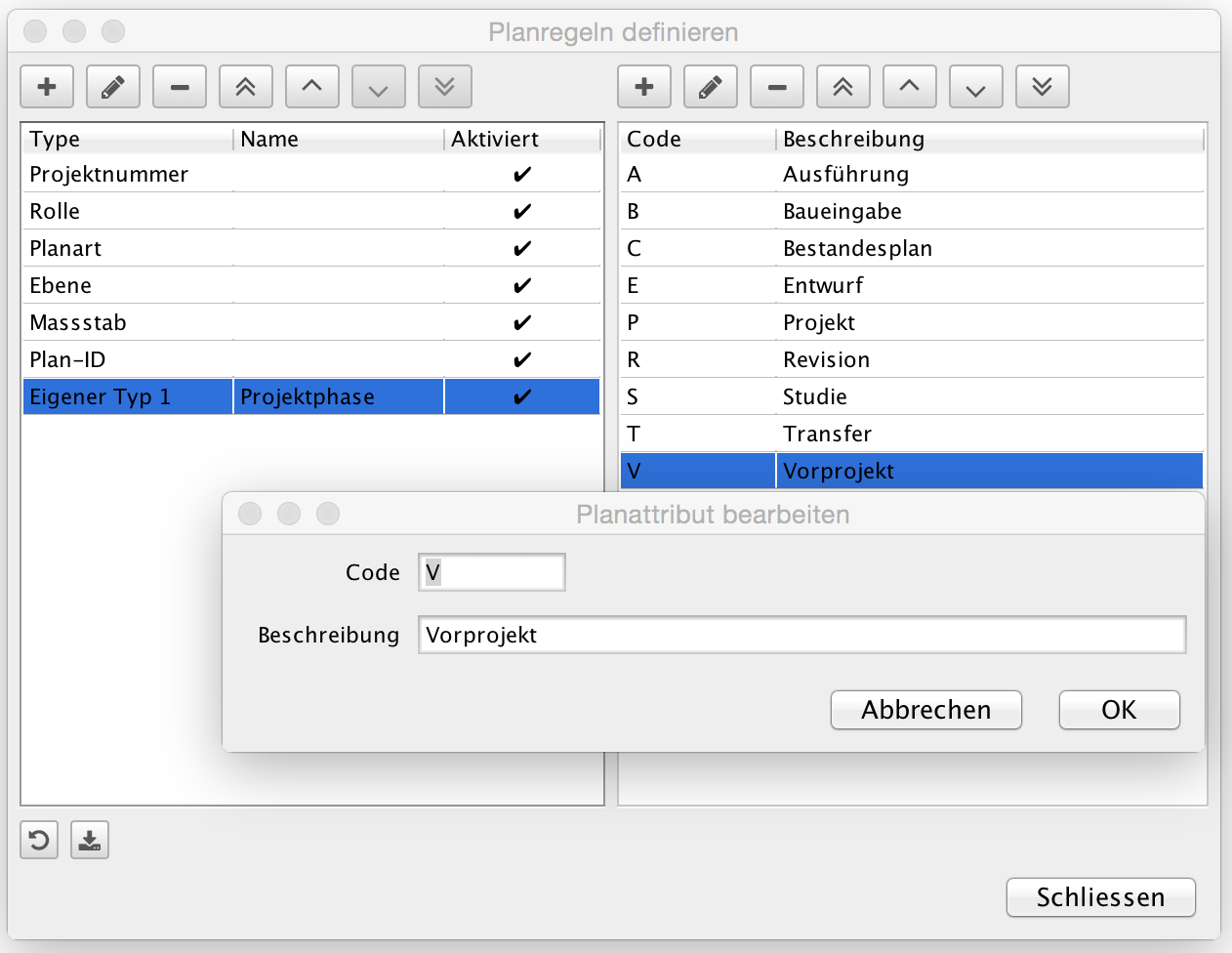

Als letzter Bestandteil der Plannummer muss noch die Projektphase eingerichtet werden. Da die Projektphase nicht den Phasen des Leistungsmodells des SIA entspricht, definieren wir hierzu einen eigenen Typ «Projektphase» und tragen die einzelnen Phasen gemäss Vorgabe ein.
Jetzt haben wir alle Planattribute definiert, welche für die Plannummern nötig sind. Der Index (a, b, c, ...) wird dann bei jeder neuen Version des Planes gebildet.

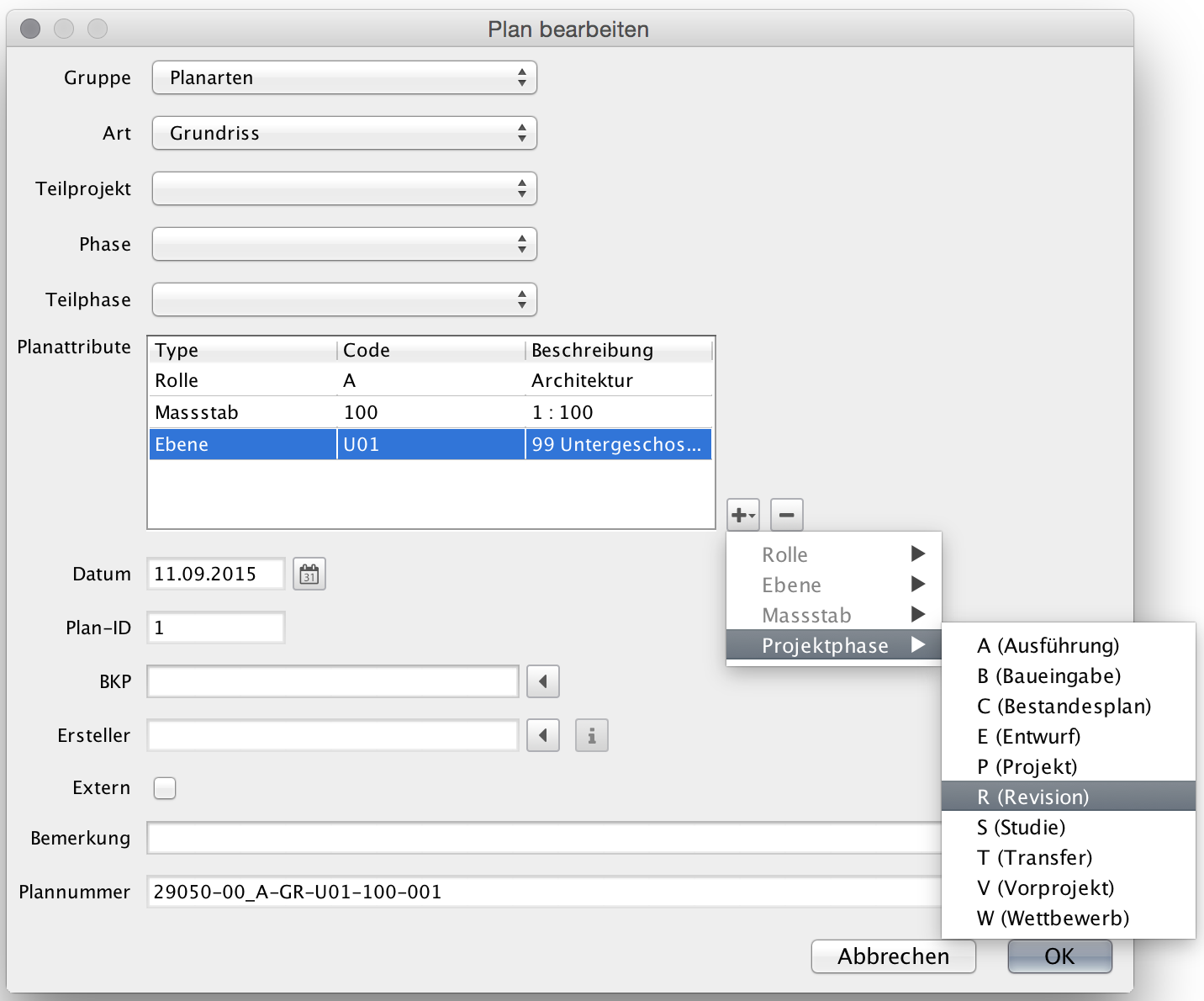

Die Plannummer kann im Assistent kopiert werden und in den Dateinamen eingesetzt werden. Wenn die Dateinamen der Pläne die Plannummer enthalten, lässt sich aufgrund des Dateinamens auf den Planinhalt schliessen. Auf dem Server kann nach den Dateinamen sortiert, gefiltert und gesucht werden.
