Numérotation des plans: exemple Office des bâtiments de la ville de Zürich
L'office pour la construction des bâtiments de la ville de Zurich exige, lors de l'attribution des contrats, que les plans soient nommés selon leurs spécifications. Nous montrons comment le numéro de plan est structuré et comment les règles sont formées dans DELTAproject afin que la génération du numéro de plan soit très facile pour l'utilisateur.
De la même manière, les règles peuvent être formées pour pratiquement tous les éléments du numéro de plan. Cet exemple peut également être utilisé pour réfléchir à votre propre numérotation des plans et à leur classement.
Les règles
Le cahier des charges de l'office de la construction immobilière de la ville de Zurich est le suivant: «Tous les plans doivent être nommés selon la règle suivante. Les chiffres manquants ou inconnus sont à combler avec le chiffre 0, le numéro de plan comporte 31 chiffres». Des listes de valeurs précises sont spécifiées pour tous les composants du numéro de plan.
Exemple: 29050-00_A-GR-U02-100-001Rc.dwg
Structure de la règle de plan: ooooo-oo_f-aa-ggg-mmm-nnnpv.dwg
| Code | Position |
|---|---|
| ooooo-oo = numéro | 8 |
| f = département | 1 |
| aa = type de plan | 2 |
| ggg = niveau | 3 |
| mmm = échelle | 3 |
| Département | 3 |
| nnn = numéro du plan | 1 |
| p = phase | 1 |
| v = version, index | 1 |
Etablissement des règles du plan
Le numéro de l’affaire est intégré directement en tant que donnée fixe dans le numéro de plan. Examinons maintenant les autres attributs qui composent la numérotation du plan dans DELTAproject.

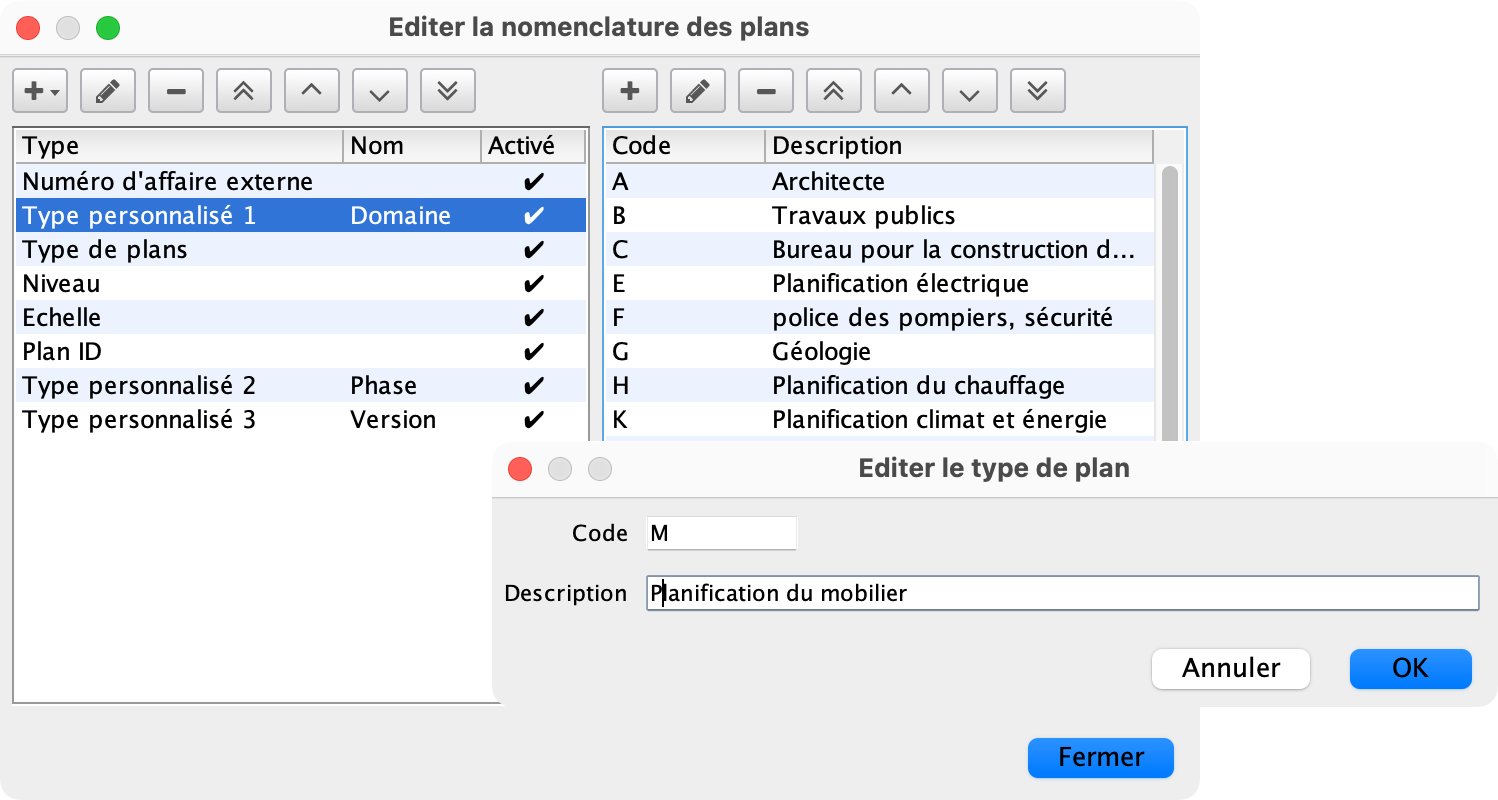

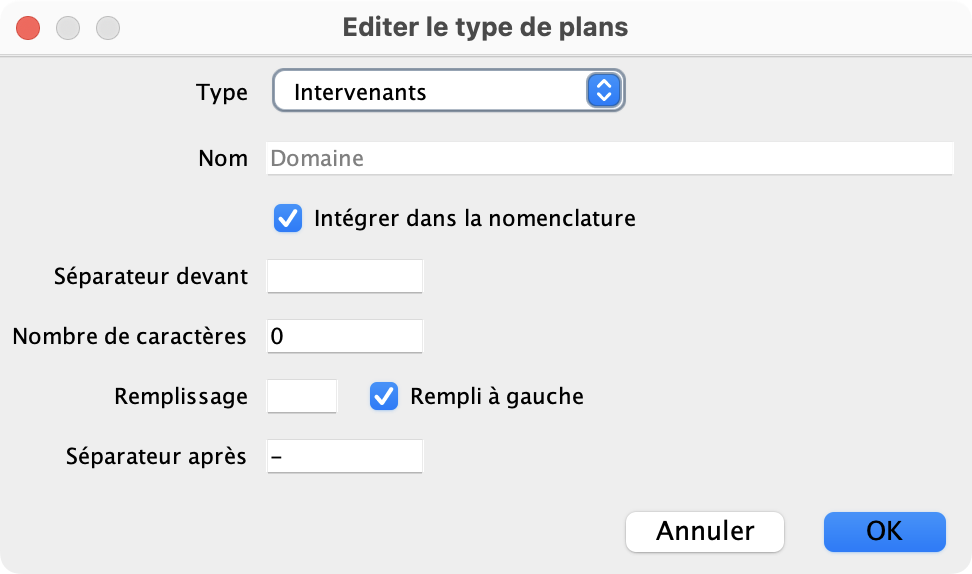

Le numéro de l’affaire dans le numéro de plan est séparé de l’élément suivant par le séparateur «_», le nombre de caractères est exactement 1 et le chiffre 0 est utilisé comme caractère de remplissage. Après avoir défini l’attribut, il suffit d'entrer les valeurs relatives à la spécification dans la liste.

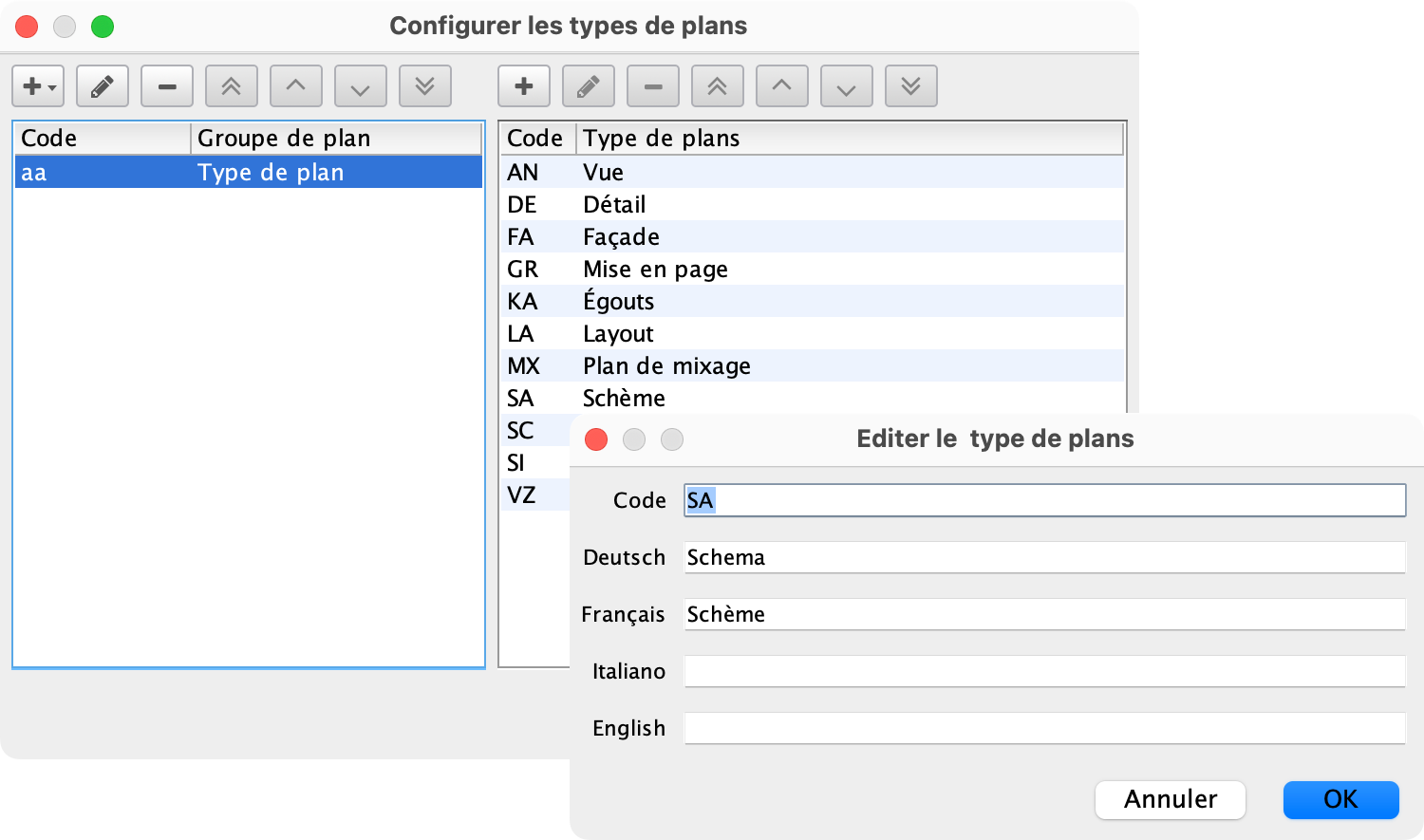

Passons maintenant au composant suivant du numéro de plan, le type de plan. Celui-ci se compose de deux chiffres et les valeurs sont à nouveau spécifiées. Le principe est le même qu'avec le département, on définit le nombre dans DELTAproject, puis on rentre les valeurs requises.

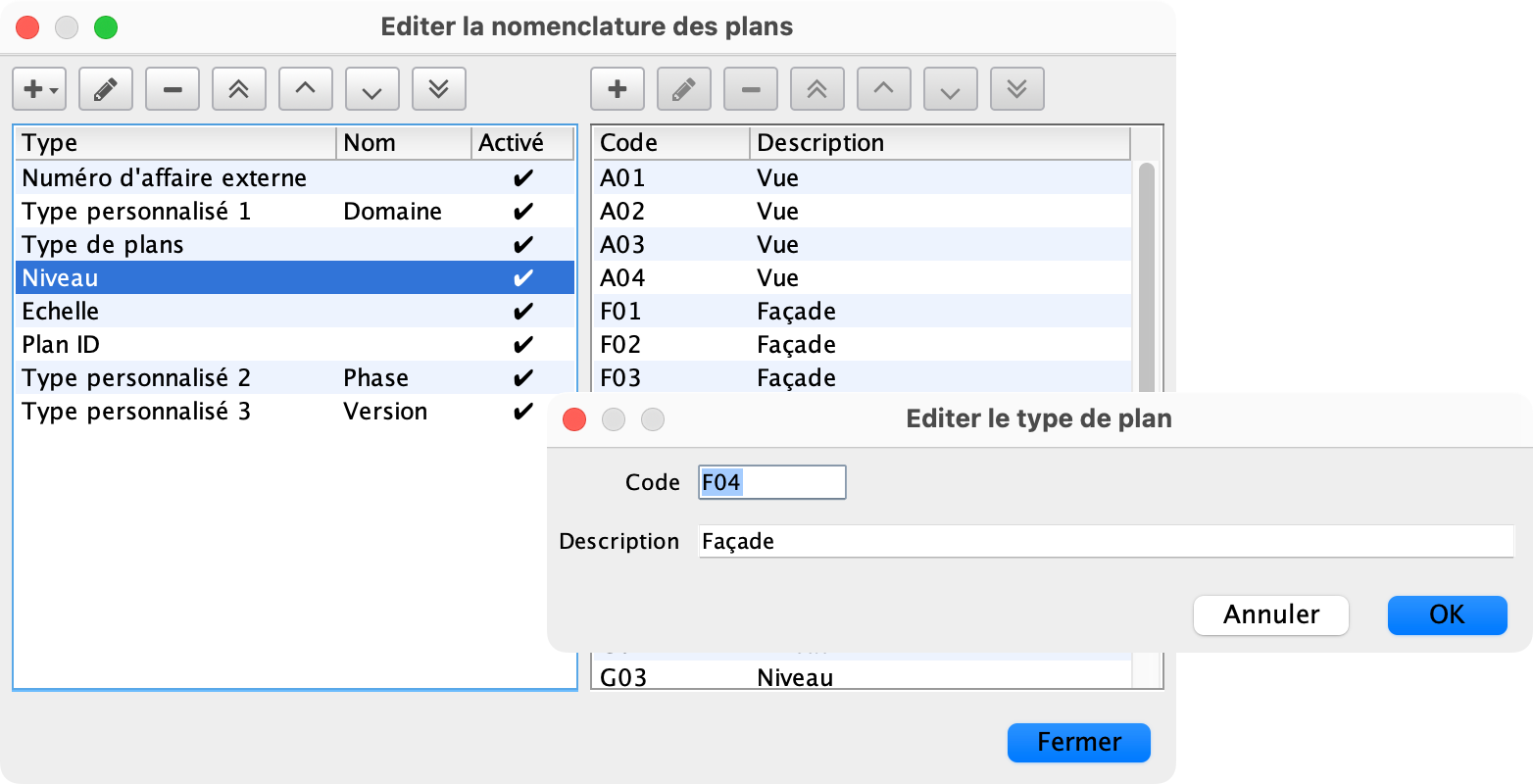

Ensuite, nous regardons le type. Il est codé avec trois caractères. Pour ce faire, nous utilisons le type «Niveau» dans DELTAproject et entrons à nouveau les valeurs dans la liste.

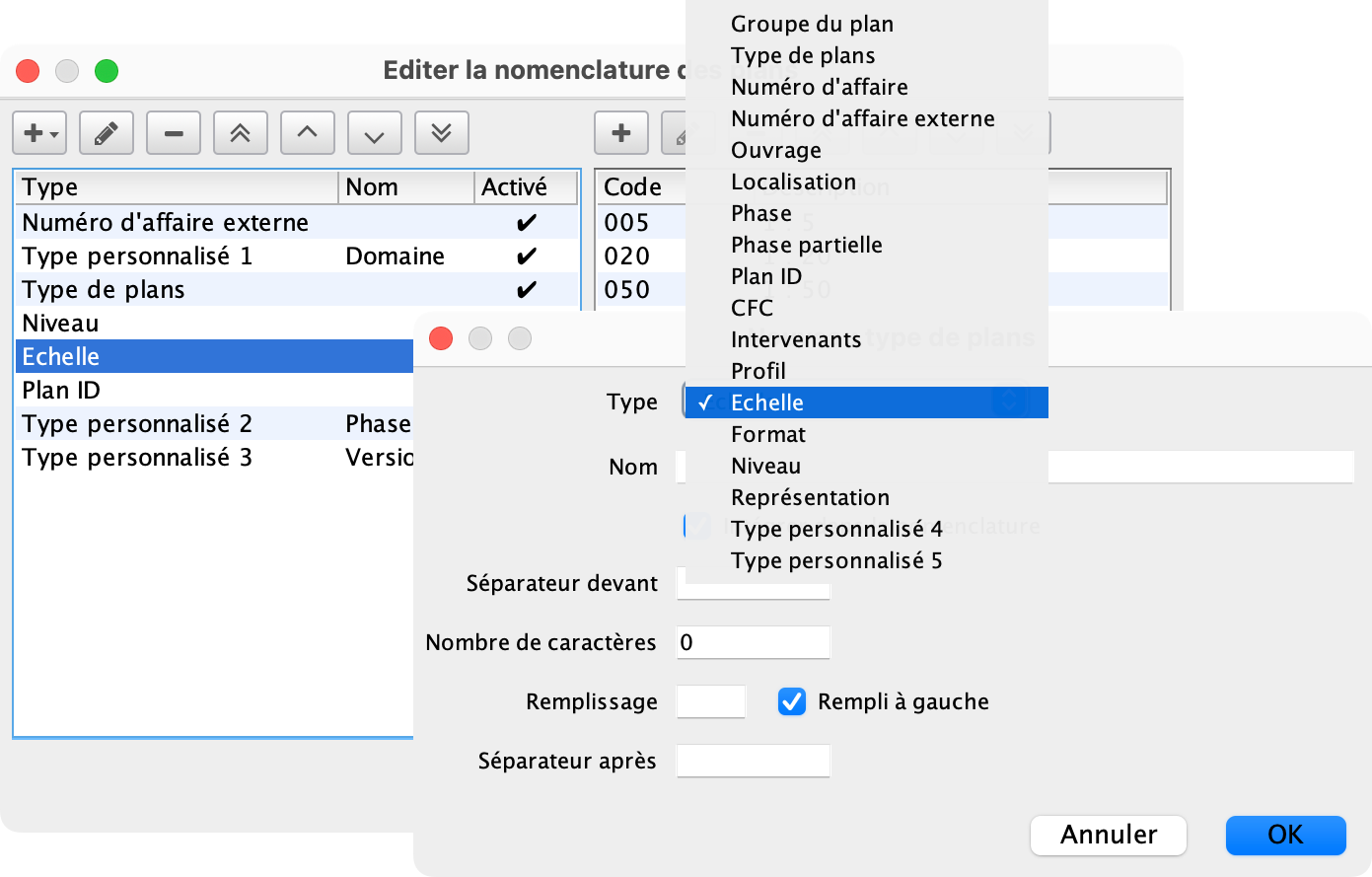

L'indication de l'échelle ne doit manquer dans aucun numéro de plan. Pour cela, le donneur d'ordre prévoit également trois caractères pour la codification. Nous choisissons dans DELTAproject le type «échelle» et inscrivons les valeurs de 1:20 à 1:25 000.

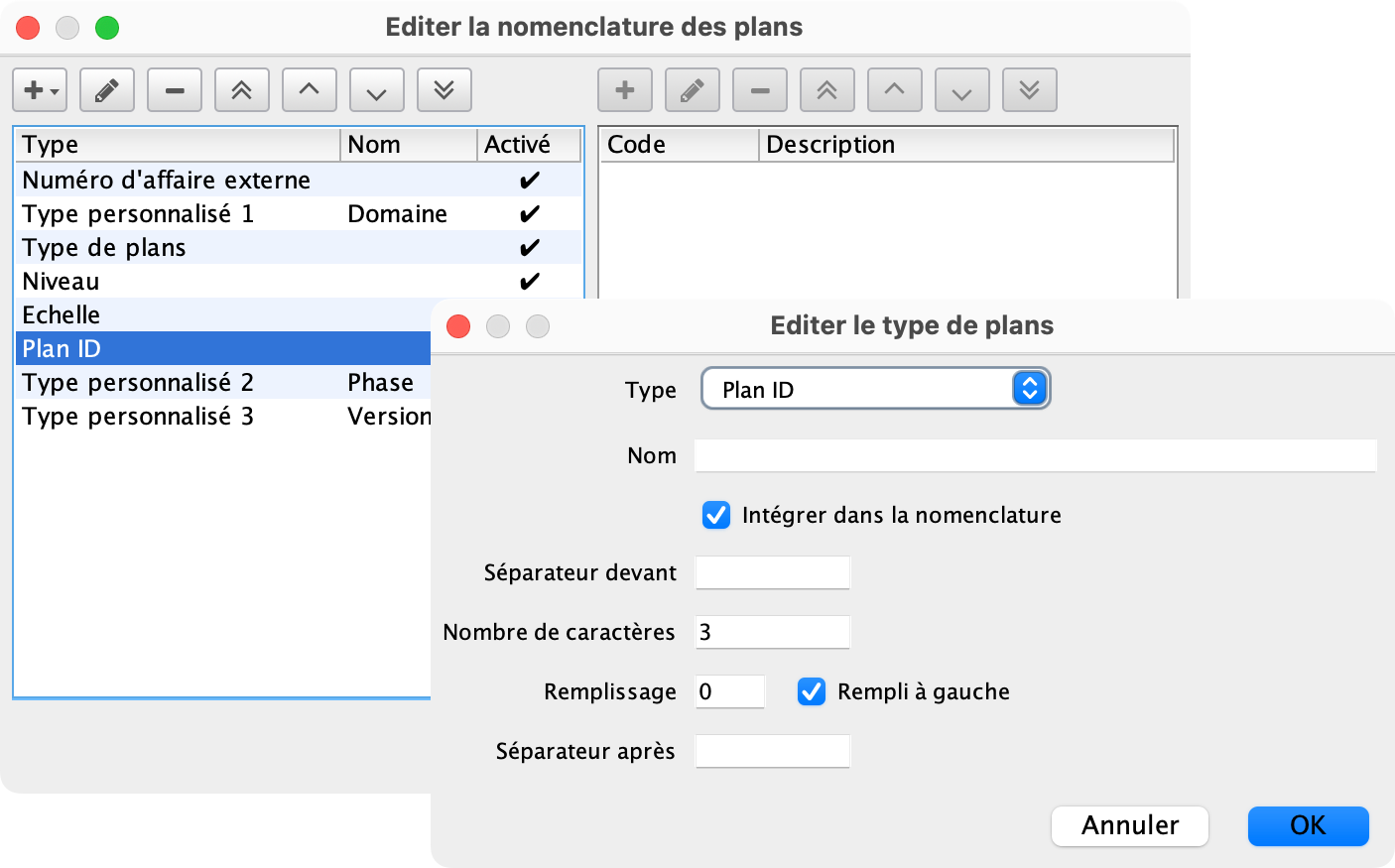

Dans la numérotation des plans, il est prévu un ID unique qui s’incrémente d'une unité avec chaque plan. Pour cela, nous utilisons le type «Plan-ID» dans DELTAproject. A cet effet, nous n'avons pas besoin de saisir une liste de valeurs, le numéro est généré automatiquement lors de la création d'un nouveau plan. Comme la numérotation commence à 1 et que la longueur du numéro de plan est définie avec précision, il est important de placer correctement les caractères de remplissage, c'est-à-dire à gauche du numéro proprement dit.

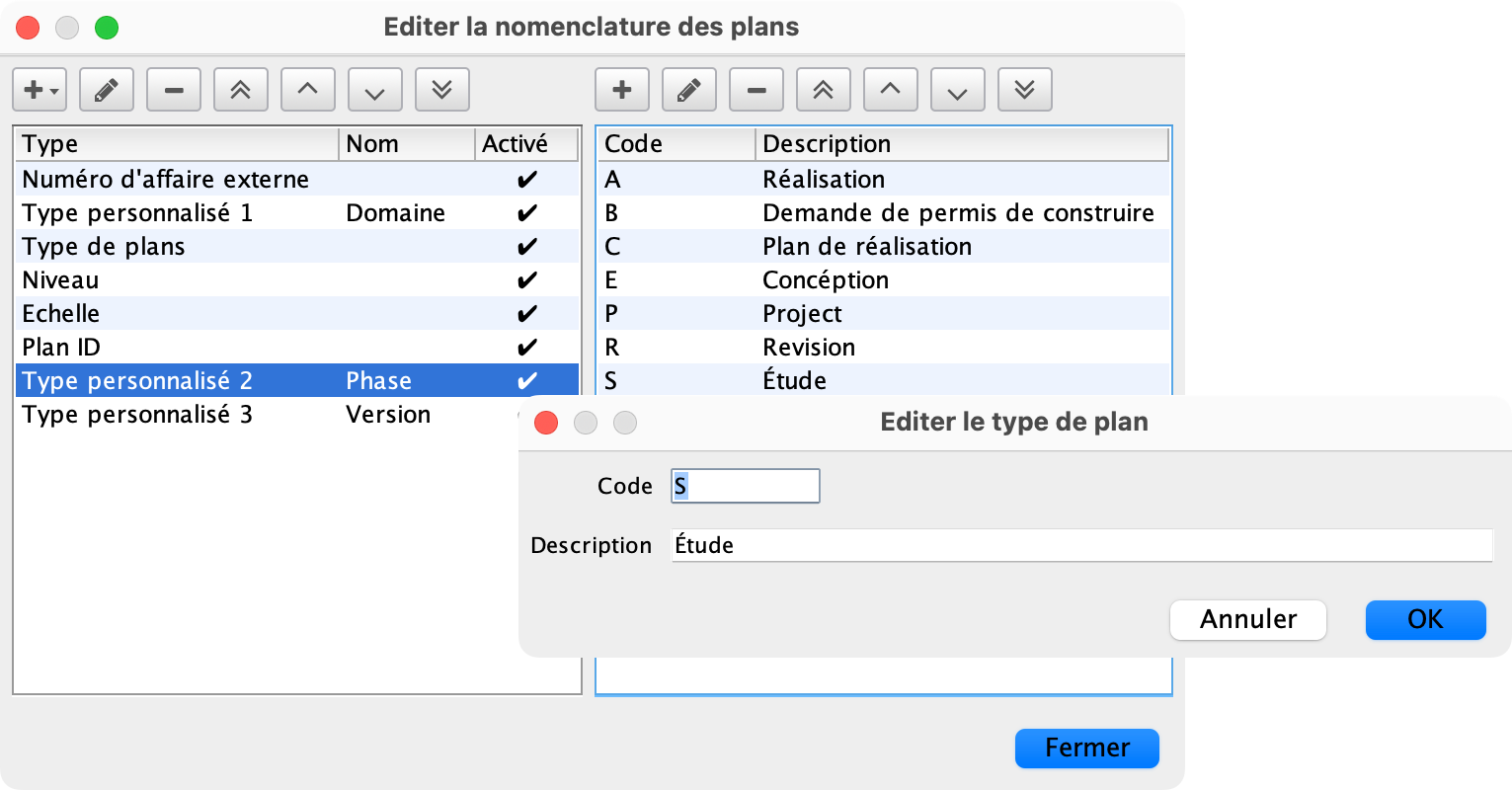

La phase est le dernier composant du numéro de plan. Comme la phase ne correspond pas aux phases du modèle de prestations de la SIA, nous définissons à cet effet un type personnalisé «phase de projet» et inscrivons les différentes phases selon les directives.
Nous avons maintenant défini tous les attributs de plan nécessaires pour les numéros de plan. L'index (a, b, c, ...) est ensuite créé à chaque nouvelle version du plan.

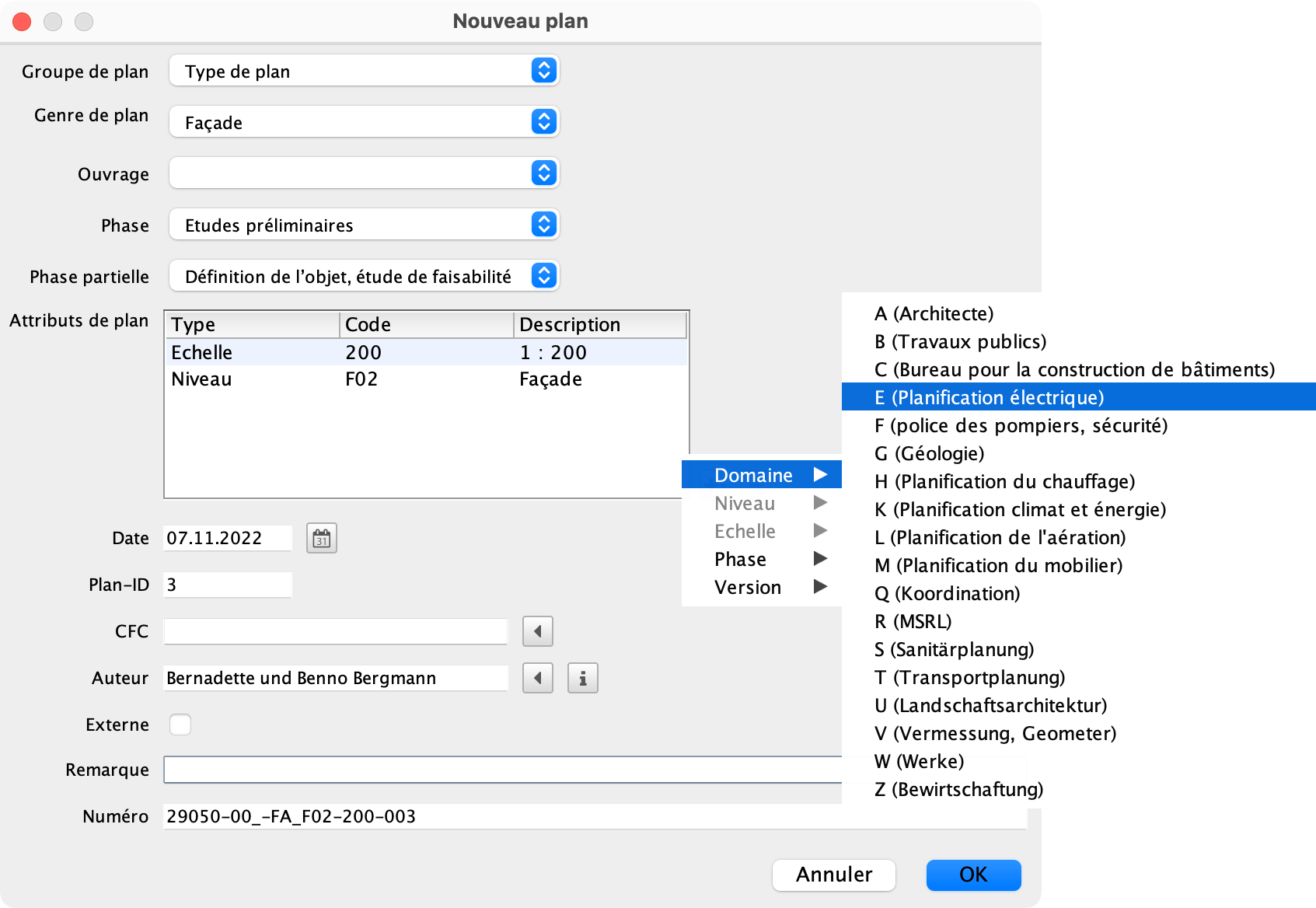

Le numéro de plan peut être copié dans l'assistant et inséré dans le nom de fichier. Si les noms de fichiers des plans contiennent le numéro de plan, il est possible d’en déduire le contenu du plan sur la base du nom de fichier. Sur le serveur, il est possible de trier, filtrer et rechercher les noms de fichiers.
